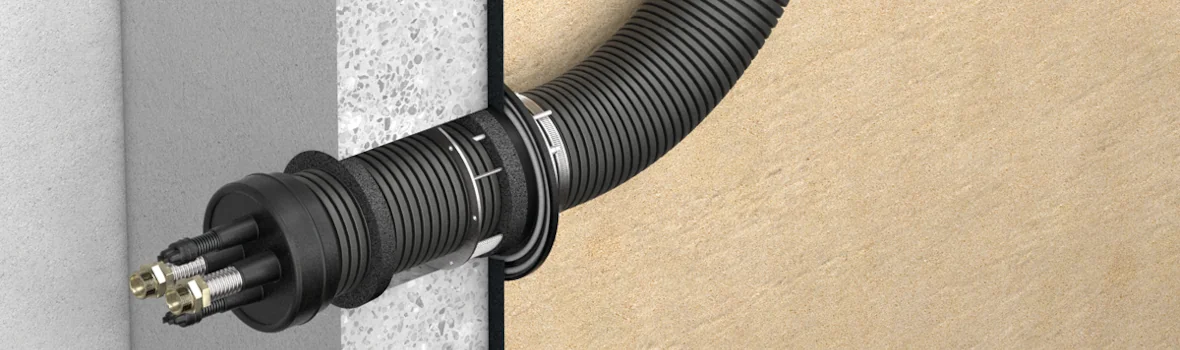

DOYMAfix® HP/B Pro - Das DOYMA-Produkt für den unterirdischen Wärmepumpenanschluss durch erdberührte Gebäudeaußenwände.

Das DOYMA-Produkt für den unterirdischen Wärmepumpenanschluss durch erdberührte Gebäudeaußenwände.

Mit der DOYMAfix® Connect HP/B Pro der DOYMA GmbH & Co steht ein komplettes Anschlusssystem für Monoblock-Wärmepumpen zur Verfügung, das sämtliche Komponenten für Leitungsführung und Abdichtung umfasst. Die Systemlösung ermöglicht eine normgerechte Installation bei drückendem Wasser und eignet sich für unterschiedliche Wandkonstruktionen.

Luft-Wasser-Wärmepumpen zählen zu den wichtigsten Bausteinen der modernen Gebäudetechnik. Damit die Anbindung eines Monoblock-Geräts dauerhaft zuverlässig funktioniert, kommt der Leitungsführung durch die Gebäudehülle eine entscheidende Bedeutung zu. Neben einer fachgerechten Abdichtung ist eine einfache Installation, eine hohe Flexibilität auf der Baustelle und ein zuverlässiger Schutz der Medienleitungen gefragt. Genau für diese Anforderungen wurde die DOYMAfix® Connect HP/B Pro der DOYMA GmbH & Co entwickelt.

Alles für den Anschluss aus einer Hand

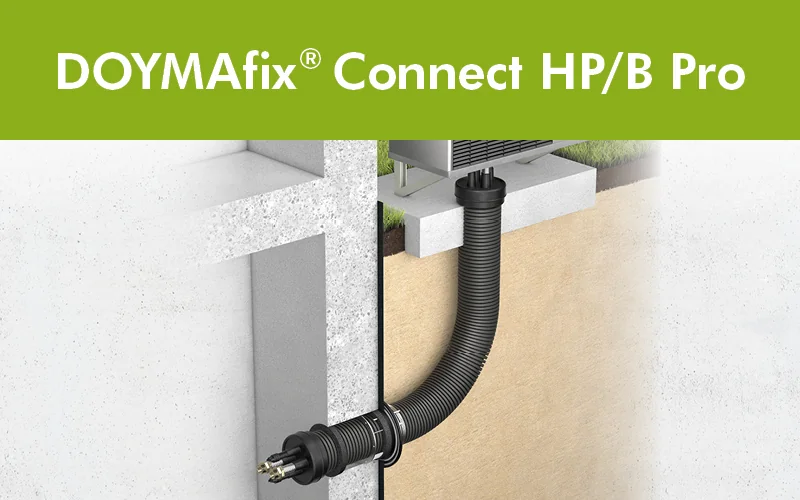

Die DOYMAfix® Connect HP/B Pro vereint die Komponenten, die für den Anschluss einer Luft-Wasser-Wärmepumpe durch eine erdberührte Gebäudeaußenwand benötigt werden. Installateure erhalten ein aufeinander abgestimmtes Komplettsystem, welches sowohl die Leitungsführung als auch die erforderliche Abdichtung umfasst. Dadurch entfällt das zeitaufwendige Zusammenstellen einzelner Bauteile verschiedener Hersteller.

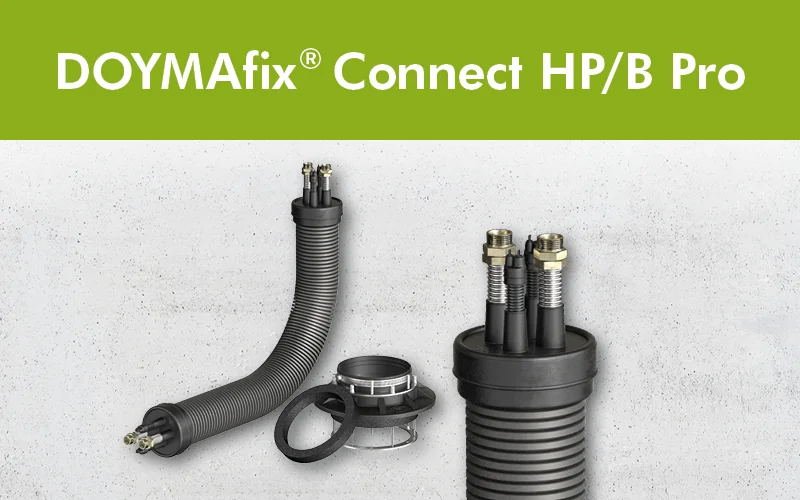

Zum Lieferumfang gehören neben dem Anschlusssystem bereits das Abdichtungssystem Quadro-Secura® Quick/O sowie sämtliche benötigten Anschluss- und Dichtkomponenten. Auf diese Weise wird der Planungsaufwand reduziert, die Materiallogistik vereinfacht und zusätzliche Sicherheit bei der Ausführung geschaffen.

Für Neubau und Sanierung gleichermaßen geeignet

Nicht jede Einbausituation stellt die gleichen Anforderungen. Während im Neubau häufig bereits frühzeitig die Leitungsführung geplant werden kann, müssen im Bestand bestehende Gebäudestrukturen berücksichtigt werden. Die DOYMAfix® Connect HP/B Pro ist deshalb so konzipiert, dass sie sich sowohl bei Neubauten als auch bei Modernisierungsmaßnahmen einfach einsetzen lässt. Das System eignet sich für die gängigen Wandkonstruktionen mit Abdichtung nach DIN 18533 W2.1-E sowie für WU-Betonkonstruktionen mit Kernbohrung. Dadurch lässt sich die Gebäudehülle dauerhaft sicher abdichten – auch bei drückendem Wasser.

Flexible Installation ohne aufwendige Rohrführung

Ein wesentlicher Vorteil des Systems liegt in den integrierten Edelstahlwellrohren. Im Gegensatz zu starren Rohrleitungen lassen sich diese einfach an die baulichen Gegebenheiten anpassen. Richtungsänderungen können direkt während der Montage vorgenommen werden, ohne zusätzliche Formstücke oder Fittings einsetzen zu müssen. Durch den geringen Biegeradius von 0,5 m können selbst enge Einbausituationen komfortabel realisiert werden. Gleichzeitig bleiben die Leitungen dauerhaft formstabil und bieten eine hohe Betriebssicherheit.

Die verwendeten Edelstahlwellrohre sind vollständig sauerstoffdicht und verfügen über eine Wellgeometrie, die einen Selbstreinigungseffekt unterstützt. Dadurch wird eine dauerhaft zuverlässige Funktion der Heizungsanlage zusätzlich begünstigt.

Eine saubere Trennung der einzelnen Medien erleichtert sowohl die Installation als auch spätere Wartungsarbeiten. Deshalb werden Heizungsleitungen sowie Spannungs- und Steuerleitungen innerhalb des Systems getrennt geführt.

Alle Leitungen verlaufen geschützt innerhalb eines flexiblen Mantelrohres. Die Kabel können unabhängig von den Heizungsleitungen eingezogen oder bei Bedarf auch später ergänzt beziehungsweise ausgetauscht werden. Das schafft zusätzliche Flexibilität, wenn sich Anforderungen während der Bauphase oder im laufenden Betrieb ändern.

Zeit sparen auf der Baustelle

Kurze Montagezeiten gewinnen auf Baustellen zunehmend an Bedeutung. Die DOYMAfix® Connect HP/B Pro wurde deshalb konsequent auf eine schnelle Installation ausgelegt. Die Arbeitsschritte lassen sich ohne Spezialwerkzeug durchführen. Das geringe Gewicht der Komponenten sowie die flexible Bauweise ermöglichen eine komfortable Ein-Personen-Montage. Auch die Zusammenarbeit verschiedener Gewerke wird erleichtert, da Rohbau, Elektroinstallation und SHK-Arbeiten unabhängig voneinander geplant und ausgeführt werden können. Gerade bei komplexen Bauabläufen sorgt diese Flexibilität für einen reibungslosen Projektablauf.

Ein besonderes Augenmerk wurde auf die Weiterentwicklung der Abdichtung gelegt. Die neu entwickelten Wellrohrdichtmanschetten ermöglichen eine deutlich vereinfachte Montage der Medienleitungen. Anstelle aufwendiger Verschraubungen wird die Manschette lediglich über das Wellrohr geführt und umgestülpt. Innerhalb weniger Handgriffe entsteht eine dauerhaft zuverlässige Abdichtung – ganz ohne Werkzeug. Gleichzeitig bleiben spätere Änderungen an der Leitungsbelegung problemlos möglich. Steuer- oder Netzleitungen können bei Bedarf nachträglich eingezogen oder ersetzt werden, ohne die gesamte Durchführung demontieren zu müssen.

Dauerhafter Schutz der Gebäudehülle

Neben einer komfortablen Montage steht vor allem die Sicherheit im Mittelpunkt. Die DOYMAfix® Connect HP/B Pro schützt die Gebäudehülle zuverlässig vor dem Eindringen von Wasser und Gasen. Das System ist gas- und wasserdicht ausgeführt und erfüllt zudem die Anforderungen an eine radonsichere Gebäudedurchführung gemäß FHRK-Merkblatt MB 101. Dadurch eignet sich die Lösung insbesondere für Bauvorhaben, bei denen hohe Anforderungen an die Abdichtung und den Gebäudeschutz gestellt werden.

Für SHK-Fachbetriebe bietet die DOYMAfix® Connect HP/B Pro nicht nur technische Vorteile, sondern auch wirtschaftliche. Das aufeinander abgestimmte Komplettsystem reduziert den Material- und Montageaufwand, minimiert Fehlerquellen und erleichtert die Planung. Durch den hohen Vorfertigungsgrad verkürzt sich die Installationszeit auf der Baustelle. Gleichzeitig profitieren Installateure von einer sauberen, professionellen Ausführung und einem System, das speziell auf die Anforderungen moderner Luft-Wasser-Wärmepumpen abgestimmt wurde. Mit ihrer Kombination aus sicherer Abdichtung, flexibler Leitungsführung und montagefreundlicher Konstruktion stellt die DOYMAfix® Connect HP/B Pro eine durchdachte Lösung für den Anschluss von Monoblock-Wärmepumpen an erdberührten Gebäudeaußenwänden dar – sowohl im Neubau als auch bei der energetischen Sanierung bestehender Gebäude.

Die passende Lösung für jede Einbausituation

Mit der DOYMAfix®-Produktfamilie stehen für unterschiedliche Anforderungen rund um die Leitungsführung von Wärmepumpen und Klimageräten passgenaue Systeme zur Verfügung:

• DOYMAfix® HP/O-S: für die oberirdische Wanddurchführung von Wärmepumpen und Klimageräten.
• DOYMAfix® HP/O: entwickelt für den oberirdischen Leitungseinzug bei Wärmepumpen.
• DOYMAfix® Connect HP/O: ermöglicht den oberirdischen Anschluss von Wärmepumpen mit vormontierten Edelstahlwellschläuchen.
• DOYMAfix® Connect HP/B Pro: Anschlusssystem für erdberührte Gebäudeaußenwände in Verbindung mit dem Abdichtungssystem Quadro-Secura® Quick/O.
• DOYMAfix® Connect HP Pro: flexibles Anschlusssystem für erdberührte Außenwände, das mit den Abdichtungssystemen Quadro-Secura® Quick/O oder Curaflex Nova® Uno kombiniert werden kann (Abdichtungssystem nicht im Lieferumfang enthalten).
• DOYMAfix® Connect HP Flex: individuell konfigurierbares Anschlusssystem für erdberührte Gebäudeaußenwände mit frei wählbarer Anschlusslänge; das passende Abdichtungssystem wird separat ergänzt.
• DOYMAfix® Connect HP/P Pro: Systemlösung für die sichere Leitungsführung durch Bodenplatten.
